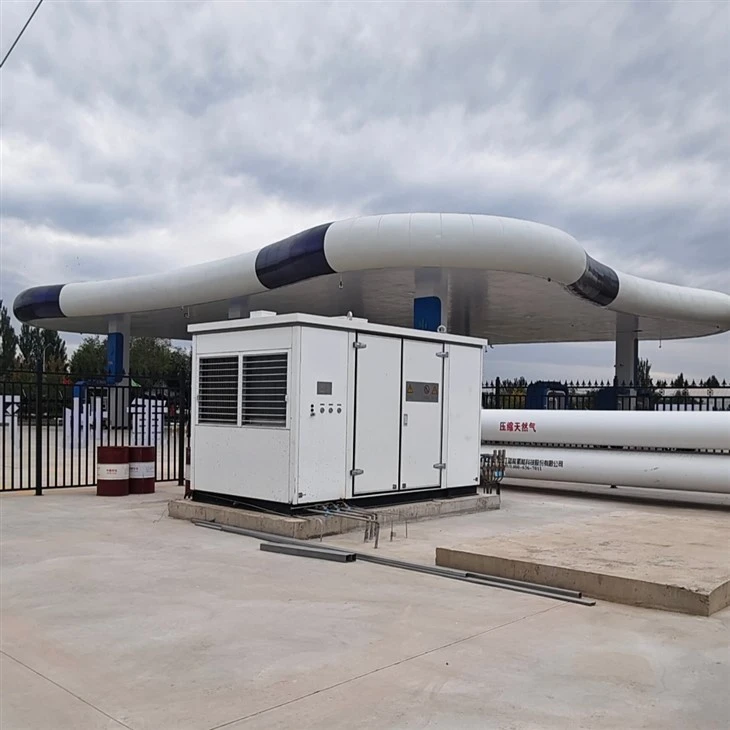

Преносна станица за гориво ЦНГ

Кингдао Ленадо Интеллигент Екуипмент Цо., Лтд. је један од најпоузданијих произвођача и добављача преносивих цнг пумпних станица у Кини. Са професионалним производним тимом, у могућности смо да задовољимо потребе већине наших купаца. Добродошли у велепродају прилагођену преносну пумпу за цнг гориво из наше фабрике.

Преносна станица за гориво ЦНГ|МРУ-2000 Мобилна јединица за пуњење горива

✅ Контејнер од 20 стопа-Интегрисани дизајн|✅ 2.000 Нм³/х Висока-пропусност|✅-Хидраулична компресија без уља|✅ Двоструки дозатори + стуб за истовар|✅ АТЕКС/ЦЕ сертификована безбедност

Наша преносива станица за пуњење ЦНГ (модел: ЗКСРИ1000-ИИ) је комплетна мобилна јединица за допуну горива (МРУ) пројектована за брзо постављање на удаљеним локацијама, операцијама флоте и привременим пројектима снабдевања гасом. Све критичне компоненте-укључујући хидраулички клипни компресор ДРИ1000, каскаду за складиштење ЦНГ-а од 1,5 м³, дупло-дозаторе црева, једно-посто за пражњење црева и контролни систем ПЛЦ-а{8}}су унапред интегрисани у водоотпорни 20фт 20фт 05 контејнер 208×8 мм.

Са пројектованим капацитетом допуњавања већим од 20.000 Нм³/дан (на основу 10+ сати рада), ова преносива ЦНГ станица за гориво прихвата ЦНГ-приколицу на улазном притиску од 30–250 бара и испоручује гас за возило-мањим или једнаким 250 бара. Технологија-подмазивања без уља обезбеђује нулту контаминацију компримованог гаса, док двостепени хидраулички систем компресије постиже-водећу енергетску ефикасност у индустрији са само 2×45кВ снаге мотора. Идеално за рударске локације, грађевинске кампове, реаговање у ванредним ситуацијама и подручја без инфраструктуре цевовода.

1. Потпуно интегрисани дизајн контејнера од 20 стопа

Све компоненте-компресор, каскада за складиштење, дозатори, стуб за пражњење, ПЛЦ ормар и систем за хлађење-су фабрички-склопљени на једном одвојивом рампу унутар контејнера од 20 стопа отпорног на временске услове. Прикључни цевоводи и носачи опреме користе спојеве за брзо-отпуштање, што омогућава транспорт камионом, железницом или баржом. Припрема локације захтева само равну бетонску подлогу и комуналне прикључке; потпуно пуштање у рад се завршава у року од 3-5 дана.

2. Хидраулична компресија-без уља и нула контаминације

Јединствени дизајн компресијског цилиндра ДРИ1000 физички одваја гасну комору од коморе за хидраулично уље коришћењем више-степеног заптивања (Паркер/СКФ/Симрит). Чак иу случају деградације заптивки, уље не може ући у ток гаса. Садржај уља после{4}}компресије остаје близу 0 ппм, елиминишући потребу за сепараторима гаса-у наставку и штитећи диспензере, цевоводе возила и моторе од накупљања угљеника.

3. Тренутни старт без смањења притиска

За разлику од традиционалних механичких компресора који морају да испуштају притисак из цилиндра пре покретања да би смањили обртни момент мотора, наш хидраулички погонски систем изолује рад мотора од компресијских цилиндара. Јединица се тренутно покреће под пуним притиском са нултим губитком гаса, смањујући рад компресора до 20% и побољшавајући дневни проток.

4. Двоструко-испуштање црева + једно-испуштање црева

Опремљен са два ЈКД-Б30Б(3МСВ) тро-двострука-дозатора црева (1–20 Нм³/мин протока, ±1,0% тачности) и једним ЦСКСКЗД11 једно-истоварним стубом за једно црево (1–56 кг горива истовремено), подржавају два МРУ возила у мин. ефикасно преношење гаса из цевних приколица. Тро{13}}каскадна логика за допуњавање горива максимизира коришћење гаса приколице, смањујући време рада компресора и трошкове електричне енергије.

5. Потпуно аутоматизована ПЛЦ контрола и даљински надзор

Сиеменс ЦП1Х-КСА40Д ПЛЦ са Смарт700 екраном осетљивим на додир управља аутоматским-покретањем, секвенцирањем притиска, каскадним пребацивањем меморије и дијагностиком грешака. Интегрисана ДРНЕТ платформа за удаљене услуге омогућава-праћење перформанси у реалном времену, упозорења о предиктивном одржавању и бесплатну доживотну надоградњу софтвера путем ТЦП/ИП или 4Г/5Г везе-смањујући ручне интервенције и застоје.

Компресија језгра и хидраулични систем

Компресијски цилиндри: ДРИ1000 серија хидрауличних клипних дуплих{1}}конструкција (Генкетецх Гас, Кина)

Хидраулична пумпа: А7В 160, капацитет 160мл/р, осовинска снага 37кВ, максимални радни притисак 315 бара (Хенгиуан Хидраулицс, Кина)

Ек-Мотори отпорни на експлоатацију: ИБ35-225С-4 45кВ, дИИБТ4 / АТЕКС сертификовани (Схандонг Зотие, Кина)

Меки покретачи: РФ-45/37К за глатко покретање мотора прилагођено мрежи

Контрола и аутоматизација

ПЛЦ контролер: Сиеменс ЦП1Х-КСА40Д (Немачка)

Етернет модул: ЦП1В-ЦИФ41 за ТЦП/ИП даљинску комуникацију

ХМИ екран осетљив на додир: 7" ЛЦД-у боји (Кина)

Софтвер за даљински сервис: ДРНЕТ платформа за интернет{0}}базирану дијагностику и бесплатне доживотне надоградње

Комуникациони протоколи: МОДБУС РТУ (РС485), ТЦП/ИП за СЦАДА интеграцију

Безбедност и надзор

Гасни детектори: ЕСД100 сонде за запаљиви гас (15% ЛЕЛ покретање вентилатора / 25% ЛЕЛ аутоматско искључивање)

Предајници притиска: РЗ25 / ЦЕМПКС203 (опсег 0–40 МПа, нерђајући челик)

Сигурносни вентили: А21Ф-320Ц-20-Г 3/4 растерећење високог притиска са ручним бајпасом

ЕСД интерфејс: Екстерно заустављање у нужди компатибилно са -системима контроле широм станице

Сензори температуре/нивоа уља: праћење{0}}у реалном времену са аутоматским алармом/искључивањем

Систем за дозирање и складиштење

ЦНГ дозатори: ЈКД-Б30Б(3МСВ) Три-двоструко- црево, Екибдме ИИ АТ4 / ЦЕ / АТЕКС

Мерачи масеног протока: Е+Х 8ФФ15 нерђајући челик (±1,0% тачност)

Каскада за складиштење: ЗИП-270 цилиндара, запремина воде 1,5 м³ @ 250 бара

Истоварни стуб: ЦСКСКЗД11 једно- црево, мерач протока Е+Х 8ФФ25, 1–56 кг/мин

Вентили за разбијање-: АРТ-ЛОК НПТ3/8 за безбедност црева

Заптивне компоненте (премијум међународни брендови)

О-прстенови: Паркер флуорна гума (САД)

Заптивке клипа: СКФ ДР1000-КХ/КГ (Аустрија)

Заптивке клипњаче: Паркер ДР1000-ИГ (САД)

Уљне заптивке клипа: Симрит ДР1000-ИХ (Немачка)

Филтрација и хлађење

Филтер за улаз гаса: 50 μм прецизност за уклањање честица и влаге

Повратни уљни филтер: 10 μм магнетни филтер за хватање металних честица

Хладњаци ваздуха: цевни радијатори од нерђајућег челика (1590×806×350 мм) типа ребра-висока ефикасност

Медијум за хлађење: Антифриз етилен гликол одабран према температури околине

Електрична и заштита од експлозије

Каблирање мотора: поцинковане челичне цеви за главни мотор до кутије са{0}}отпорном на експлозију

Помоћни каблови: пластична-метална црева за отпорност на вибрације/корозију

Заштита од-пренапона: Инсталиран на улазу у ормар за дистрибуцију електричне енергије

Осветљење{0}}отпорно на експлозију: Интегрисано за безбедно ноћно одржавање

Заштита од експлозије и сертификација

Електрична кућишта: ЕкдеИИБТ3 према АТЕКС директиви 2014/34/ЕУ; У складу са ЦЕ ознаком

Посуде под притиском: ГБ 150.2-2011 / ИСО 9809 / АСМЕ Одељак ВИИИ Див.1 сертификован

Цеви високог{0}}притиска: нерђајући челик 06Цр19Ни10 по ГБ/Т14976-94 / АСМЕ Б31.3

Диспензери и истоваривачи: Екибдме ИИ АТ4 / ЦЕ / АТЕКС сертификат

Више{0}}Слојна безбедносна логика

Детекција гаса и вентилација: Аутоматско активирање издувног вентилатора на 15% ЛЕЛ; потпуно гашење система на 25% ЛЕЛ

Блокирање притиска и температуре: аутоматско-заустављање при ненормалном улазном/излазном притиску, температури уља или квару хлађења

ЕСД интеграција: Екстерни интерфејс за хитно заустављање прихвата ЕСД сигнале -шире станице за координирану изолацију напајања и цевовода

Хидраулична{0}}Заштита од притиска: Преливни вентили спречавају системски притисак да премаши 315 бара

Анти-Статика и уземљење: Све металне компоненте су спојене и уземљене према НФПА 52

Гаранција нулте контаминације

Компресија-без уља: Јединствени тростепени дизајн цилиндра са физичком баријером између гасних и уљних комора

Није потребна накнадна{0}}филтрација: чистоћа гаса се одржава без низводних сепаратора за уље{1}}

Заштита од квара заптивача: Чак и уз потпуну деградацију заптивке, уље не може да уђе у ток гаса због дизајна диференцијалног притиска

Заштита животне средине

Смањење буке: Више-слојна звучна изолација (апсорпција високе-високе фреквенције + ниско-блокирање) постиже мање од или једнако 75 дБ на 1м

Заштита од кише и временских прилика: Интегрисани дизајн крова са запечаћеним спојевима панела; ИП54 оцена кућишта

Нулта емисија: затворени-систем за хлађење са антифризом етилен гликол; нема испуштања отпадних вода

Типичне апликације

Удаљена рударска и индустријска места

Идеално за површинске{0}}копове, кампове за бушење и постројења за прераду минерала без приступа цевоводу. Дизајн контејнера од 20 стопа издржава прашину, вибрације и екстремне температуре док испоручује поуздано пуњење ЦНГ горивом за камионе, утовариваче и помоћна возила.

Реаговање у хитним случајевима и помоћ у случају катастрофе

Јединице за пуњење горива које се могу распоредити за хитне службе, војне операције или хуманитарну помоћ. Кућиште отпорно на временске услове обезбеђује рад у условима кише, снега или јаког{1}}ветра; интегрисана каскада за складиштење смањује зависност од непрекидног снабдевања приколице.

Привремени грађевински и инфраструктурни пројекти

Подржите флоте тешке опреме са погоном на ЦНГ{0} на аутопутевима, железници или енергетским пројектима. Брзо распоређивање у року од 48 сати од припреме локације; одвојиве везе поједностављују пресељење када се пројекти заврше.

Складишта флоте без приступа цевоводу

Савршено за аутобуске терминале, камионске компаније и дворишта комуналних возила у подручјима без гасовода. Транспорт компресованог гаса преко цевних приколица; користите МРУ да бисте повећали притисак са 30–200 бара на притисак дозирања од 250 бара.

Пољопривредне и сезонске операције

Подржите тракторе на ЦНГ{0}}, комбајне и транспортна возила током шпица сезоне. Дизајн затвореног контејнера штити опрему од пољске прашине, влаге и промена температуре уз одржавање ниског нивоа буке.

Развој ЦНГ коридора

Подржите мреже преносних ЦНГ станица за гориво на аутопуту у регионима са ограниченом инфраструктуром. Модуларни дизајн контејнера омогућава фазно проширење капацитета додавањем паралелних јединица. Даљински надзор преко ТЦП/ИП омогућава централизовану контролу дистрибуираних локација за пуњење горива.

Покриће гаранције

Стандардна гаранција: 24 месеца од почетног рада или 12 месеци од испоруке (шта год се прво догоди)

Покривеност: Дефекти у производњи компресора, ПЛЦ система, хидрауличких компоненти, структуре контејнера и опреме за дозирање

Изузеци: предмети нормалног хабања (заптивке, филтери, О-прстенови), неправилан рад, догађаји више силе

Укључен пакет резервних делова

Сваки МРУ се испоручује са свеобухватним комплетом резервних делова:

Електромагнетни вентил средњег притиска × 1 сет

Предајник притиска (0–40 МПа) × 1 сет

Прекидачи (20А/10А/6А/3А) × 6 јединица

Контактори (ГМЦ-9, ГМД-25) × 2 ком

Релеји × 2 јединице

О-прстенови (гума) × 30 комада

Неповратни вентили × 4 јединице

Аналогни И/О панели (16-смерни/10-смерни) × 2 јединице

Ручице за руковање × 1 сет

Пуштање у рад и обука

На-Пуштање у рад на локацији: Сертификовани инжењери путују на вашу локацију ради надзора инсталације, тестирања система и валидације перформанси

Обука оператера: 3-дневна свеобухватна обука која покрива рад ПЛЦ-а, безбедносне процедуре, рутинско одржавање и решавање проблема

Документација: Комплетна упутства за употребу, електричне шеме, П&ИД дијаграми и распореди одржавања на енглеском
